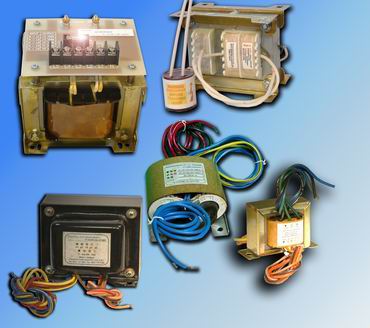

ความหมายของหม้อแปลงไฟฟ้า

หม้อ แปลงแบ่งออกตามการใช้งานของระบบไฟฟ้ากำลังได้ 2 แบบคือ หม้อแปลงไฟฟ้าชนิด 1 เฟส และหม้อแปลงไฟฟ้าชนิด 3 เฟสแต่ละชนิดมีโครงสร้างสำคัญประกอบด้วย

1. ขดลวดตัวนำปฐมภูมิ (Primary Winding) ทำหน้าที่รับแรงเคลื่อนไฟฟ้า
2. ขดลวดทุติยภูมิ (Secondary Winding) ทำหน้าที่จ่ายแรงเคลื่อนไฟฟ้า
3. แผ่นแกนเหล็ก (Core) ทำหน้าที่เป็นทางเดินสนามแม่เหล็กไฟฟ้าและให้ขดลวดพันรอบแกนเหล็ก
4. ขั้วต่อสายไฟ (Terminal) ทำหน้าที่เป็นจุดต่อสายไฟกับขดลวด
5. แผ่นป้าย (Name Plate) ทำหน้าที่บอกรายละเอียดประจำตัวหม้อแปลง
6. อุปกรณ์ ระบายความร้อน (Coolant) ทำหน้าที่ระบายความร้อนให้กับขดลวด เช่น อากาศ, พัดลม, น้ำมัน หรือใช้ทั้งพัดลมและน้ำมันช่วยระบายความร้อน เป็นต้น
7. โครง (Frame) หรือตัวถังของหม้อแปลง (Tank) ทำหน้าที่บรรจุขดลวด แกนเหล็กรวมทั้งการติดตั้งระบบระบายความร้อนให้กับหม้อแปลงขนาดใหญ่
8. สวิตช์ และอุปกรณ์ควบคุม (Switch Controller) ทำหน้าที่ควบคุมการเปลี่ยนขนาดของแรงเคลื่อนไฟฟ้า และมีอุปกรณ์ป้องกันไฟฟ้าชนิดต่าง ๆ รวมอยู่ด้วย

วัสดุ ที่ใช้ทำขดลวดหม้อแปลงโดยทั่วไปทำมาจากสายทองแดงเคลือบน้ำยาฉนวน มีขนาดและลักษณะลวดเป็นทรงกลมหรือแบนขึ้นอยู่กับขนาดของหม้อแปลง ลวดเส้นโตจะมีความสามารถในการจ่ายกระแสได้มากกว่าลวดเส้นเล็ก

หม้อ แปลงขนาดใหญ่มักใช้ลวดถักแบบตีเกลียวเพื่อเพิ่มพื้นที่สายตัวนำให้มีทางเดิน ของกระแสไฟมากขึ้น สายตัวนำที่ใช้พันขดลวดบนแกนเหล็กทั้งขดลวดปฐมภูมิและขดลวดทุติยภูมิอาจมี แทปแยก (Tap) เพื่อแบ่งขนาดแรงเคลื่อนไฟฟ้า (ในหม้อแปลงขนาดใหญ่จะใช้การเปลี่ยนแทปด้วยสวิตช์อัตโนมัติ)

ฉนวน (Insulator)

สาย ทองแดงจะต้องผ่านการเคลือบน้ำยาฉนวน เพื่อป้องกันไม่ให้ขดลวดลัดวงจรถึงกันได้ การพันขดลวดบนแกนเหล็กจึงควรมีกระดาษอาบน้ำยาฉนวนคั่นระหว่างชั้นของขดลวด และคั่นแยกระหว่างขดลวดปฐมภูมิกับทุติยภูมิด้วย ในหม้อแปลงขนาดใหญ่มักใช้กระดาษอาบน้ำยาฉนวนพันรอบสายตัวนำก่อนพันเป็นขดลวด ลงบนแกนเหล็ก นอกจากนี้ยังใช้น้ำมันชนิดที่เป็นฉนวนและระบายความร้อนให้กับขดลวดอีกด้วย

แกนเหล็ก (Core)

แผ่น เหล็กที่ใช้ทำหม้อแปลงจะมีส่วนผสมของสารกึ่งตัวนำ-ซิลิกอนเพื่อรักษาความหนา แน่นของเส้นแรงแม่เหล็กที่เกิดขึ้นรอบขดลวดไว้ แผ่นเหล็กแต่ละชั้นเป็นแผ่นเหล็กบางเรียงต่อกันหลายชิ้นทำให้มีความต้านทาน สูงและช่วยลดการสูญเสียบนแกนเหล็กที่ส่งผลให้เกิดความร้อนหรือที่เรียกว่า กระแสไหลวนบนแกนเหล็กโดยทำแผ่นเหล็กให้เป็นแผ่นบางหลายแผ่นเรียงซ้อนประกอบ ขึ้นเป็นแกนเหล็กของหม้อแปลง ซึ่งมีด้วยกันหลายรูปแบบเช่น แผ่นเหล็กแบบ Core และแบบ Shell

ขั้วต่อสายไฟ (Terminal)

โดย ทั่วไปหม้อแปลงขนาดเล็กจะใช้ขั้วต่อไฟฟ้าต่อเข้าระหว่างปลายขดลวดกับสาย ไฟฟ้าภายนอก และ ถ้าเป็นหม้อแปลงขนาดใหญ่จะใช้แผ่นทองแดง (Bus Bar) และบุชชิ่งกระเบื้องเคลือบ (Ceramic) ต่อเข้าระหว่างปลายขดลวดกับสายไฟฟ้าภายนอก

หลักการทำงาน

กฎ ของฟาราเดย์ (Faraday’s Law) กล่าวไว้ว่า เมื่อขดลวดได้รับแรงเคลื่อนไฟฟ้ากระแสสลับ จะทำให้ขดลวดมีการเปลี่ยนแปลงเส้นแรงแม่เหล็กตามขนาดของรูปคลื่นไฟฟ้ากระแส สลับ และทำให้มีแรงเคลื่อนไฟฟ้าเหนี่ยวนำเกิดขึ้นที่ขดลวดนี้

คำ อธิบาย : เมื่อขดลวดปฐมภูมิได้รับแรงเคลื่อนไฟฟ้ากระแสสลับ จะทำให้มีแรงเคลื่อนไฟฟ้าเหนี่ยวนำเกิดขึ้นตามกฎของฟาราเดย์ ขนาดของแรงเคลื่อนไฟฟ้าเหนี่ยวนำนี้ขึ้นอยู่กับ จำนวนรอบของขดลวด พื้นที่แกนเหล็ก และความหนาแน่นของเส้นแรงแม่เหล็กที่มีการเปลี่ยนแปลงจากไฟฟ้ากระแสสลับ เมื่อกระแสไฟฟ้าไหลผ่านขดลวดจะทำให้มีเส้นแรงแม่เหล็กในขดลวด เส้นแรงแม่เหล็กนี้เปลี่ยนแปลงตามขนาดของรูปคลื่นไฟฟ้าที่ได้รับ เส้นแรงแม่เหล็กเกือบทั้งหมดจะอยู่รอบแกนเหล็ก เมื่อมีการเปลี่ยนแปลงของเส้นแรงแม่เหล็กผ่านขดลวด จะทำให้มีแรงเคลื่อนไฟฟ้าเหนี่ยวนำเกิดขึ้นที่ขดลวดทุติยภูมินี้

การหาขั้วหม้อแปลงไฟฟ้า

ขั้ว ของหม้อแปลงมีความสำคัญเพื่อจะนำหม้อแปลงมาต่อใช้งานได้อย่างถูกต้อง การหาขั้วหม้อแปลงมีหลักการทดสอบโดยการต่อขดลวดปฐมภูมิและทุติยภูมิอนุกรม กันซึ่งจะทำให้เกิดแรงเคลื่อนไฟฟ้าขั้วเสริมกัน (Additive Polarity) หรือขั้วหักล้างกัน (Subtractive Polarity) ถ้าขั้วเสริมกันเครื่องวัดจะอ่านค่าได้มากกว่าแรงเคลื่อนไฟฟ้าที่จ่ายให้กับ หม้อแปลง แต่ถ้าขั้วหักล้างกันเครื่องวัดจะอ่านค่าได้น้อยกว่าแรงเคลื่อนไฟฟ้าที่จ่าย ให้กับหม้อแปลง

การหาขั้วหม้อแปลงมี ความสัมพันธ์ระหว่างขั้วแรงเคลื่อนไฟฟ้าด้านสูงและแรงเคลื่อนไฟฟ้าด้านต่ำ เมื่อเราจ่ายแรงเคลื่อนไฟฟ้าให้กับขั้ว H1 และ H2 ส่วนขดลวดที่เหลือคือขั้ว X1 และ X2 สิ่งที่ควรรู้ในการทดสอบคือ อัตราส่วนของแรงเคลื่อนไฟฟ้าระหว่างปฐมภูมิกับทุติยภูมิและเพื่อความปลอดภัย ไม่ควรจ่ายแรงเคลื่อนไฟฟ้าทดสอบเกินกว่าขนาดของขดลวดแรงเคลื่อนไฟต่ำ ตัวอย่างเช่น หม้อแปลง 480 / 120จะมีอัตราส่วนของแรงเคลื่อนไฟฟ้าระหว่างปฐมภูมิกับทุติยภูมิเท่ากับ4ดัง นั้นหากจ่ายแรงเคลื่อนไฟฟ้า120Vให้กับขดลวดปฐมภูมิจะทำให้มีแรงเคลื่อนไฟฟ้า ด้านทุติยภูมิ 120 / 4 เท่ากับ 30 V ซึ่งจะไม่ทำให้มีแรงเคลื่อนไฟสูงเกิดขึ้นในระหว่างการทดสอบ
